TS 300B - 單端直熱 三極管擴大機

300B，傳奇不朽的真空管之王。

在電子特性上，300B 有著近驅完美的線性放大因數，諧波形式為偶次泛音，不需添加任何負回授即可得到非常優異的頻寬表現；在外觀上，300B 有著黃金曲率的絕美比例，上高壓後極間發出湛藍的電子能階彈跳微光，管形極為高雅。這些，都還只是 300B 不朽的一小部份。

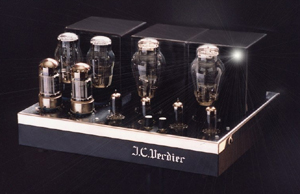

TS-300B, Black Shadow version

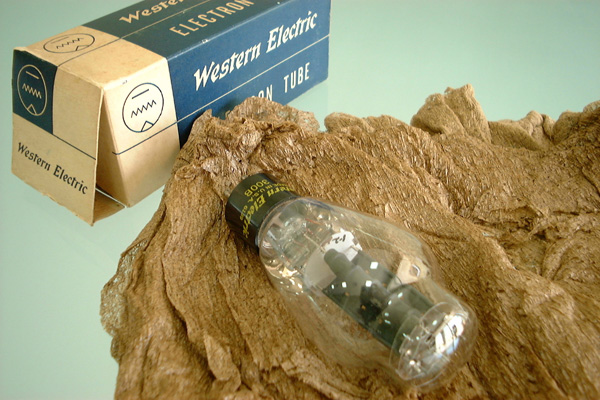

60 年代初期，是真空管的黃金歲月，也是管藝技術巔峰的時代。當時集結一流音響人才的美國西電公司 - the Western Electric，以最成熟的認知與技術，量產了這支著名的三極真空管 - 300B；最初，因其穩定的特性，加上專業音響工程的需求，300B 扮演著穩壓或級間擴大機等角色，大部分用於小型電影院，專事人聲對白的音效；此一時期，由於喇叭的效率型態開始轉變，僅有少數的廠牌以 300B 生產過單端直熱三極管擴大機。一方面由於機種少、價格非常高昂，二方面因家用喇叭開始往低效率發展，音響擴大機紛紛也以 20、30 Watts 以上的機種為主，當時真能有 300B + 高效率喇叭聆聽經驗者，其實是鳳毛麟角，因此大家也逐漸忘了三極真空管的潛在實力。

直到 70 年代，日本人於 WE 最著名的 Model 91A-300B 單端後級擴大機身上，驚訝的發覺出 300B 的美聲。雖然 WE 91A 本身的規格並不突出，但其滿溢音樂性的音色質感，著實令人感動，至此三極管的潛能震撼了整個音響界。研究發現，若能強化單端擴大機的電源供應部份，將可有效消除多餘的感應哼聲；若能增強輸出變壓器的容量與品質，單端三極擴大機也能有極佳之低頻響應。

正確搭配高效率喇叭(efficiency > 100dB)，聆聽空間在足量的系統功率輸出下，滿足了此兩項絕對條件，300B 可以給您高動態的對比起伏，線性深潛的層次低頻，與透明無暇的延伸高頻。這當中，偶次諧波展譯出最為直接、自然的音域結構，這就是真空管之王 - 300B 的絕美聲色。

Triode Spirit 300B 是 J.C.Verdier 單端直熱三極管機的理論源頭，同時也是其 Triode Spirit 家族最終的靈魂。

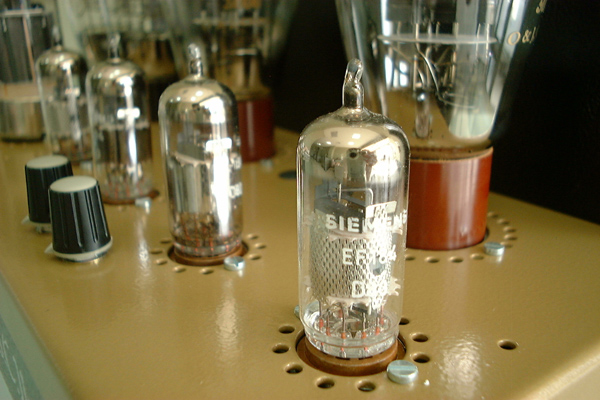

TS 300B 配置了 J.C.Verdier 全新設計的『超線性 μ-follower』驅動級，每聲道以兩支 EF-184 五極管組成，有著最低的輸出阻抗，與極低不可測的失真，可輸出優異的高頻電流訊號，完美匹配功率三極管特有的動態輸入容抗，高頻延伸達 60KHz。

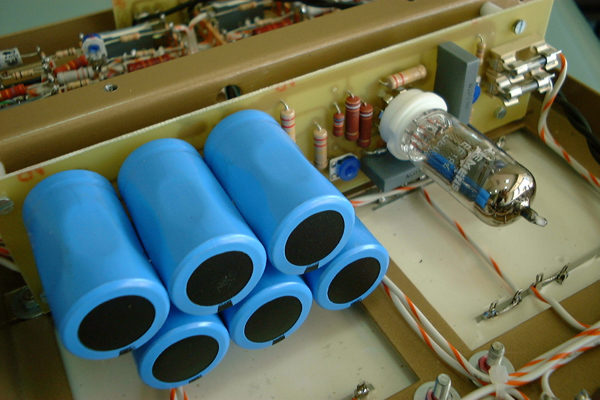

功率級以 300B 管形成直熱單端，靜態偏流約為 90mA，近似 WE 91A 的大偏流設定；電源部分先由兩支 5U4G 完成全波整流，再接續由兩支雙三極功率管 6080，與一支(藏於機身內)鎖定參考電壓的五極管 EF-184，構成真空管穩壓電路，提供 400V DC 的 B+ 電壓。此真空管穩壓電路能於插座電壓 +/- 20% 的差異擺幅下，精確穩住工作高壓；TS 300B 大偏流、較低偏壓的工作點設定獨樹一格，在不功率切削的情形下，驅動力無人可及。

真空管穩壓電路不僅有著幾乎開路的輸出阻抗特性，近似理想電壓源，其堅定不移的穩壓效果，完全鎖住 300B 的工作定點，使得音色在極端透明的狀態下，音像聚焦準確；超低漣波的直流高壓，不僅是單端直熱三極管機能安靜無哼聲的關鍵，為了追求電路上極至的 S/N 比值，300B 的燈絲以穩壓 IC 直流供電，左、右聲道 +/- 5V DC 反向燈絲電壓的設計，讓珍貴的 300B 管能定期對調位置，以平衡燈絲兩端因直流電位差所產生的材質損耗，延年益壽；這些都是 TS 300B 獨特的精心設計。

為了更便於使用，全新的 TS 300B-Control 加入了前級的功能，有了更多的輸入選擇與音量控制，一機即成完整單端放大系統，而能得真空管之王 300B 的絕美聲色。

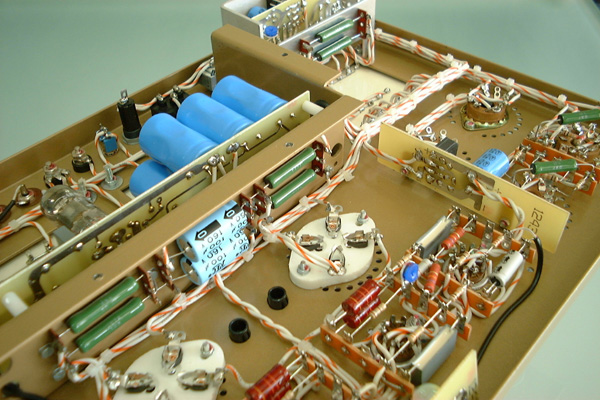

Wiring without PCB boards

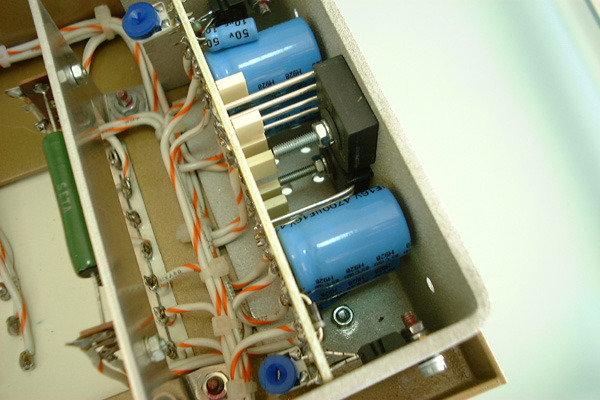

The regulation for filaments of 300B

Output power

2 x 6 Watts into 8 ohms

Frequency range

20Hz - 60KHz (-3 dB)

Total harmonic distortion

0.5%

Input sensitivity

0.4V (400mV)

Input impedance

20K Ohms

Using tubes

300B x 2 /  6080 x 2

5AR4 x 2 /  EF184 x 5

Inputs

1 RCA line in

Outputs

1 pair speakers out

Power dissipation

300 W

Fuse

5A slow blow (5x20mm)

Dimensions

385 mm * 175 mm * 330 mm (W * H * D)

Weight

25 Kg

Finish

Brushed steel cover in J.C. gold
Steel chassis in varnished black

Features

Pure class-A single-ended triode
