FM10 調頻收音機

除了黑膠唱盤，FM 廣播仍是音樂文化中，另一個無法抹滅的類比記憶。至今，不變的頻段位置、即時的節目內容、熟悉的主持人聲，依舊迴盪在每一個愛樂者的心海之中。認真對待此一類比傳統，並賦予全新的生命力，Micromega FM10 調頻收音機，追憶你我內心的感動。

The chassis - 機體結構

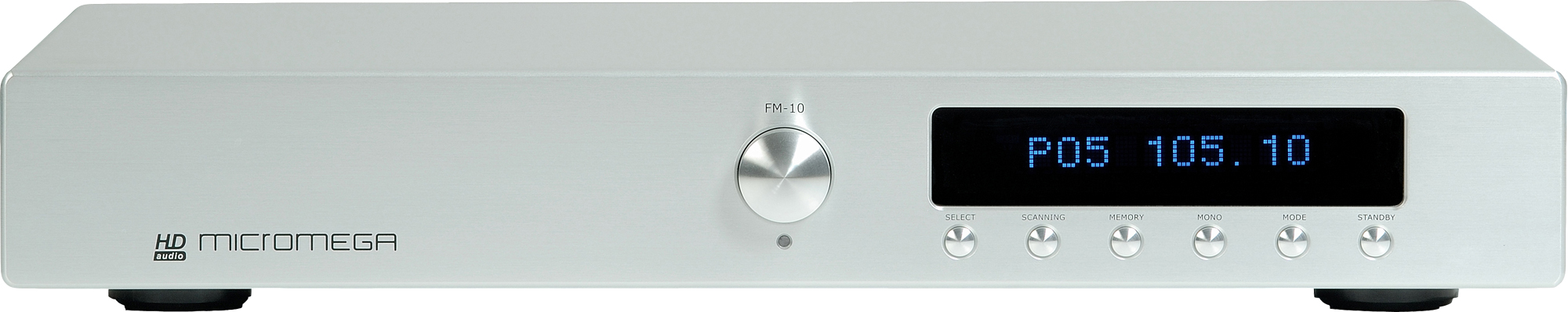

全金屬鍍鋅鋼板框架，提供穩固的機體平台，並能隔離外部高頻電磁波干擾。鋁合金面板素淨 簡潔，符合系列產品的外觀風格。全鋁合金車製的金屬旋鈕，直接數位連動微處理控制晶片，能直接調變選台頻率，亦或選擇記憶電台。六只圓型金屬觸鍵，完 全提供全機之功能操作，成就簡約的人體工學。

大尺寸資訊顯示螢幕，以 Micromega 自有的軟體程式驅動，能即時告知各種功能訊息，特別是啟動 RDS 模式後，顯示電台名稱。

經陽極處理的鋁合金上蓋、與鋁合金面板，形成完整系統器材外觀的一致性。

The power supply - 電源供應

電源供應品質的良莠，將直接影響整體電路運作，並決定最終的音色表現。當今，交換式電源大量使用，已經使得電源供應的最佳化處理，成為迫切而重要的課題。

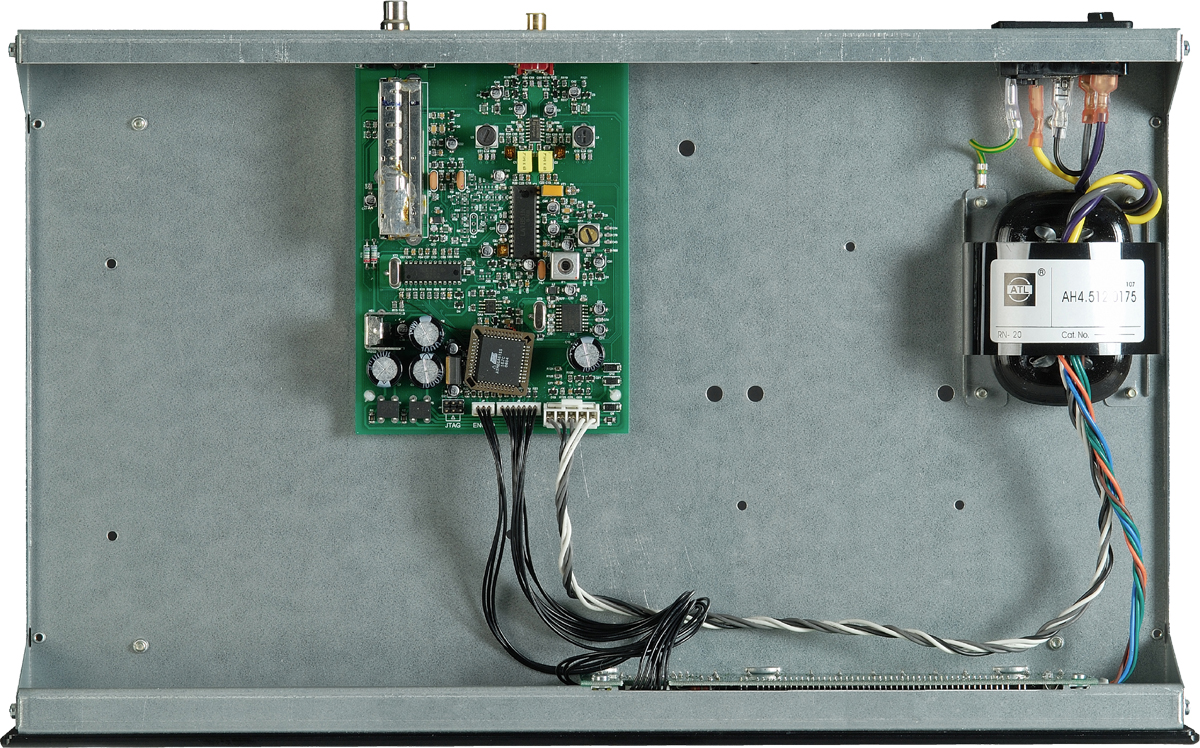

為了對付棘手的電源品質問題，Micromega FM10，採用窄頻寬的 R-Core 型電源變壓器，能自動濾除大量的存在雜訊；各級穩壓電路群組，為不同的類比放大部份、高頻前端、整型迴路，分別供電。線性而俱高互斥特性的穩壓電路，確保了高頻前端拾取天線資訊的接收能力。而對於 VFD 顯示屏幕的驅動，R-Core 變壓器中則另有一組獨立線圈單獨供電，藉之避除其對高頻音訊的負面因子。

The HF Front end - 高頻前端模組

這是所有 FM 收音機的心臟，其品質將直接影響整體音色。FM10 選用特性優異的前端模組 KST-F724VA，其增益能力(32dB)是一般模組(25dB)的兩倍大，而噪音則只有兩倍小(相差 4dB)。再者，雙差動 FET 輸入級另有一自動增益控制(AGC)的功能，使得前端部份能自動對應諧調訊號，調整輸入靈敏度。因之，FM10 具有絕佳的收音環境適應性，在市區等訊號強度高的區域，CABLE 模式可避免前端放大飽和；若是使用了 Dipole天線或室外天線，ANTENNA 模式將可提高前端靈敏度，藉以尋取任何電台訊號。

The IF section - 中頻部份

高頻前端解調輸出固定頻率 10.7MHz的載波訊號，即為中頻訊號。中頻部份要對特定窄頻帶，提供最大可能的放大增益，而關鍵便在於特定頻帶的濾波特性，頻寬太窄或太寬都不行。於此，Micromega 選用高品質的 Murata 陶瓷濾波器，設計了三階段獨立濾波結構，而能獲取比需要的 150kHz 還要優異的整體響應頻寬，並保有絕佳的靈敏度。中頻訊號擷取輸出後，即進入 FM10 的鑑別器(discriminator)部份。

The demodulator and the PLL (Phase Lock Loop) - 解調與相位鎖定

Micromega 選用 Sanyo LA1851 電路模組，作為中頻訊號的鑑別與立體聲道分離。LA1851 運作所需的外部諧振電路，與 5次方的"anti-birdy"濾波器，都是採由 Micromega 自我設計。解調訊號一方面直接進入 RDS 解碼器，一方面則經由"anti-birdy"濾波器進入LA1851 模組內部的立體聲道解碼器。此架構具備微調彈性，容許人工經驗調校，以獲取最佳的特性表現；例如優異的 50dB聲道分離度。而接續解調電路的，是 Sanyo LC7218 相位鎖定器，加上 Micromega 設計的迴路濾波器，藉之比較出正確的時脈與頻率。

The RDS decoder - RDS 解碼

FM10 配備 Philips SAA6581 RDS 解碼器，用以拾取無線廣播上頻段的文字資料。經由 Micromega 自我軟體控制微處理器運作，解譯出二進位串流訊號，獲取電台播放之文字訊息。

The analogue stages - 類比放大級

類比放大級階段，重點在於拋除 Fm 訊號所包含的兩個控制頻率 : 立體聲控制的 38kHz，以及單聲道控制的 19kHz。因之，Micromega 採用低噪音運算放大器，設計出優異的高陡邊濾波器，與優異的緩衝級介面，而能巧妙的移除控制頻率對音樂訊息的干擾。
