PA20 前級擴大機

PA20，是 Micromega 僅有之 2.1聲道前級擴大機。為追求更高境界的音色，PA20 配置了 Micromega 專利電源技術 ACTS©，將插座電源有效淨化， 終能於寂靜之中，得到音樂細節的充分呈現，音域寬鬆自然。

對應於系列後級擴大機 PW250 與 PW400，PA20 得以使用 Standby Link 連動連接線，完成系統的開、關機動作；一只 DB9 連接端子，則是作為 RS232 序列連動，或作為額外配件 iDok 的連接使用。

"Processor in" 主聲道 Bypass 設定，則可串接各式劇院解碼前級，彈性架構 2.0/ 2.1 或 5.1 系統切換，聆聽音樂不打折扣。

整體而言，PA20 兼俱了完整功能與完美音色的追求，具備了完整的未來性與擴充性。

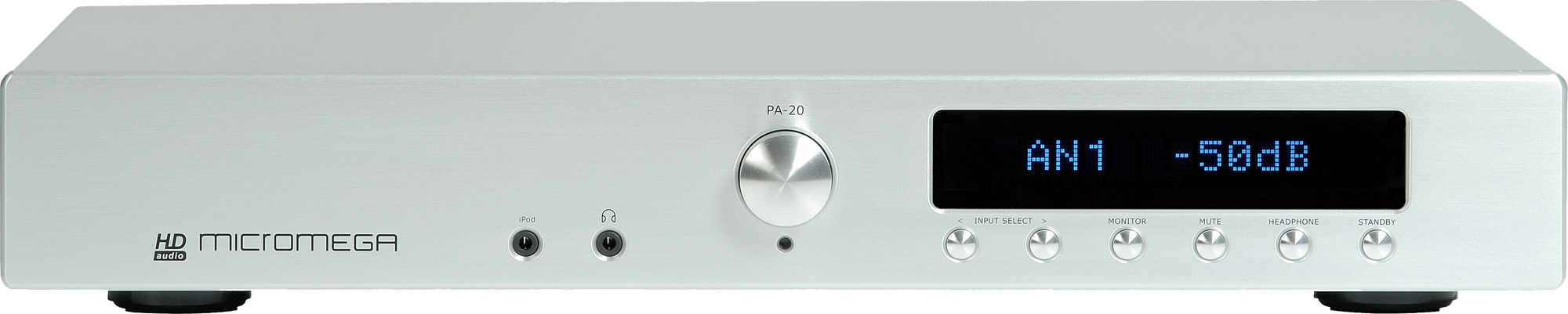

The chassis - 機體外觀

全金屬鍍鋅鋼板框架，提供機體穩固的平台，並能隔離外部高頻電磁波干擾。鋁合金面板素淨極簡，形成全系列產品的外觀風格。全鋁合金車製的金屬旋鈕，直接數位連動微處理控制晶片，除了總音量調控外，也是其他設定的調整器；六只圓型金屬觸鍵，完全提供全機之功能操作，成就簡約的人體工學。

大尺寸資訊顯示螢幕，以 Micromega 自有的軟體程式驅動，能即時告知各種功能訊息。所有端子都為鍍金介面，後背板印上一層僅有 175um 厚的"聚碳酸酯纖維"，能保證所有金屬端子物件與機殼的隔離，避免產生額外的接地迴路。

經陽極處理的鋁合金上蓋、與鋁合金面板，形成系列 品牌外觀的一致性，形式與功能並存。

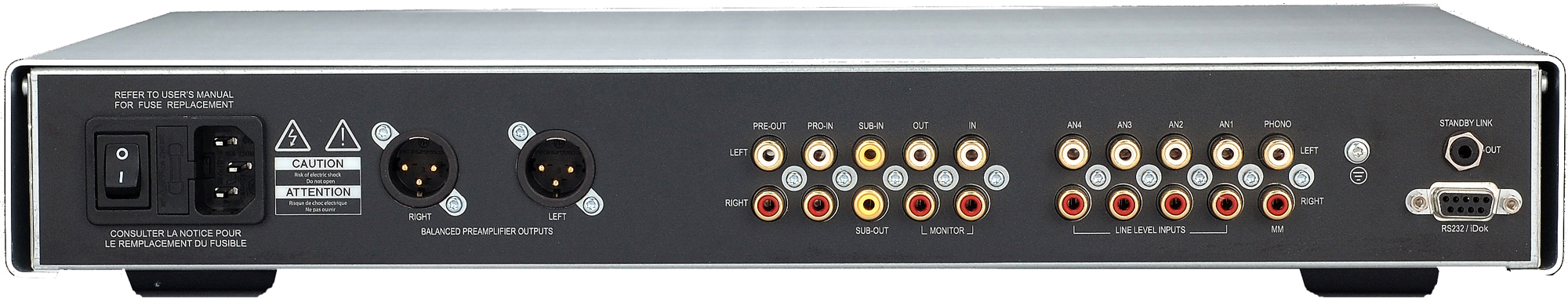

The input/output sections - 輸入與輸出

PA20 的輸入介面，計有 PHONO、AN1~4、iPod/iDok 等六處輸入。前級輸出部份，則同時配備了同軸與平衡各一組，還有一組 monitor 輸入與輸出，以及能夠架構 5.1 聲道主聲道 2.1 輸入 Processor in、Sub in，或 2.1 聲道輸出的 Sub out (Xover fixed 400Hz)。

PHONO 輸入檔有著自己的局部穩壓迴路，藉以避開其他干擾因子。所有的高電平訊號源都以高品質切換開關變換，並接續由 J-FET OP-Amp 做輸入緩衝。音量控制選用由 CIRRUS LOGIC 公司出品的高品質音控晶片 CS3310，失真極低且動態範圍高達 116dB。前面板的耳機 Headphone 輸出，由一高品質的耳擴迴路構成，阻抗匹配範圍 32~600W，動態優異，驅動力極佳，音色超越一般的耳擴單機。

所有的輸入檔位，也能選用內建之檔名資料，變換名稱。預計推出的選購配件 iDok 連結座，不僅能提供 iPod 或 iPhone 充電，也能使用選購的 Micromega 系統遙控器，同步遙控 iPod 或 iPhone 選曲。

Power Supply - 電源供應

電源供應的優劣與否，對於前級擴大機至為重要，並將決定最終的音色表現。

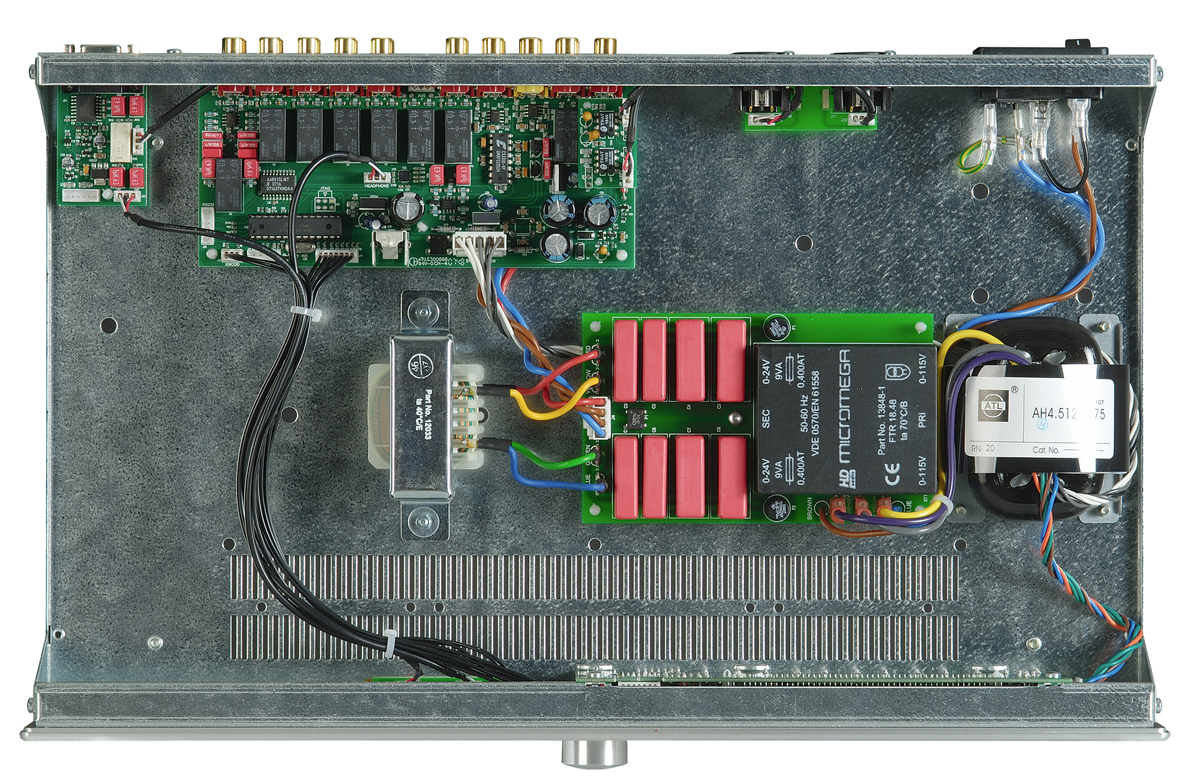

為了對付棘手的電源品質問題，PA20 結合兩種不同形式的電源供應。首先，包括 PHONO RIAA 等化的小訊號前級端，採用窄頻寬的 R-Core 型電源變壓器，能自動濾除大量高頻雜訊；而關乎最終音色的類比放大電路，PA20 則使用特別訂製、真空封裝 UI型隔離變壓器，串接 LC濾波網路，組成最新版的『類比調濾電源電路』ACTS©，完成原始插座電源的純化與過濾，呈現潔淨自然的音色， 使得 PA20 能有極佳的動態能力，展現奔放的生命力與 高透明度的音色。

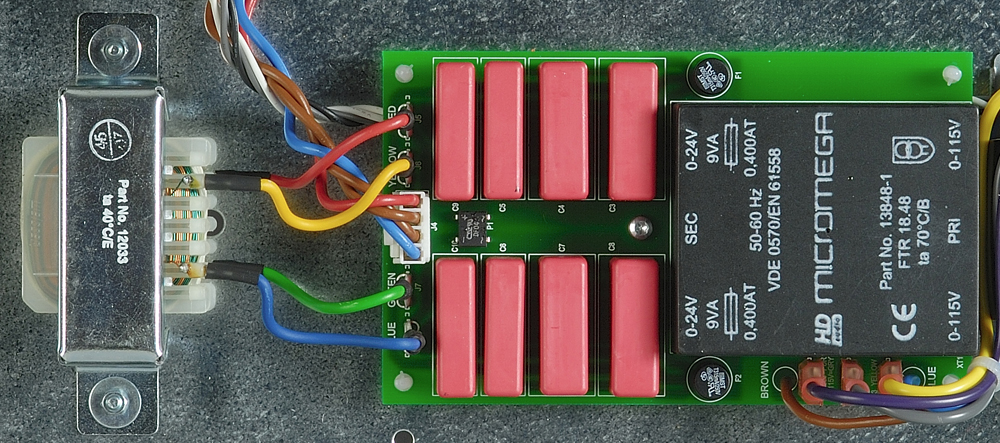

ACTS© 類比調濾電源 實體架構

右側黑色方形元件, 是特別訂製之真空密封型、雙 UI 隔離變壓器 FTR18.48

左側為輸出電抗器, 具電壓調節功能, 並與中間之紅色塑料電容群, 構成雙耦合濾波網路
