ACTS© - 類比調濾電源電路

Analogue Tuned Power Supply

面對現實：Facing reality

儘管大家都知道，任何器材的最終品質表現，在於其音訊解析能力與電源供應的良侑品質；但這同時是個弔詭的年代，雖然音響器材的解譯能力逐年不斷的提升，然而另一方面，我們的插頭電源品質，卻是一日不如一日。

重點並非電壓降的變異，而是電源的頻譜內容。一方面，電力公司正致力於使用插 電網路傳送資料，不僅可藉此讀取用電量表，新技術的成熟更引發傳送高資訊量的可能應用。於是，今日或許插上插頭即可連上網際網路，明日更可接收數位電視！這對愛樂者而言，有何影響或改變呢？其實很嚴重。

現今越來越多公司，為了降低價格並簡化設計，使用開關切換式電源 SMPS (Switched Mode Power Supply)。所有的 DVD唱盤、錄放影機，數位機上盒、平面電視、投影機等，都配置開關式電源；然而卻無一將音質劣化一事放在心上，這使得情況越來越糟。

過去二十年來，Micromega 公司持續關切此問題，為音樂重播而努力，如今正是貢獻心力的時候了。

治本，從根本做起：Curing the problem at the root

指出了問題之根源後，Micromega 所要做的，是基於變壓器元件固有的電子電氣特性，加以運用特別規格之變壓器性質，達到改善、淨化電源污染的目的。

ACTS© 類比調濾電源 實體架構

右側黑色方形元件, 是特別訂製之真空密封型、雙 UI 隔離變壓器 FTR18.48

左側為輸出電抗器, 具電壓調節功能, 並與中間之紅色塑料電容群, 構成雙耦合濾波網路

目標在使電源變壓器的二次側，順利調校成插頭電源的四倍變頻輸出，而能低量化整流器的瞬間電流需求，消除整流器產生的切換突波，使整流器在完整的整流週期內，提供幾乎等值的平均電流輸出，且能保持電流與電壓的同步性。接續的電感與大容量電容組成 LC濾波電路，能提供純正弦波型之最低漣波，波峰對波峰之電壓不超過 25mV。

以下左圖為使用 ACTS 之後的表現，右圖則為相同負載下，相同前端電源供應但無 ACTS 之量測結果。

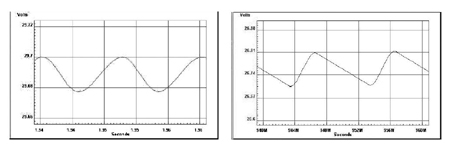

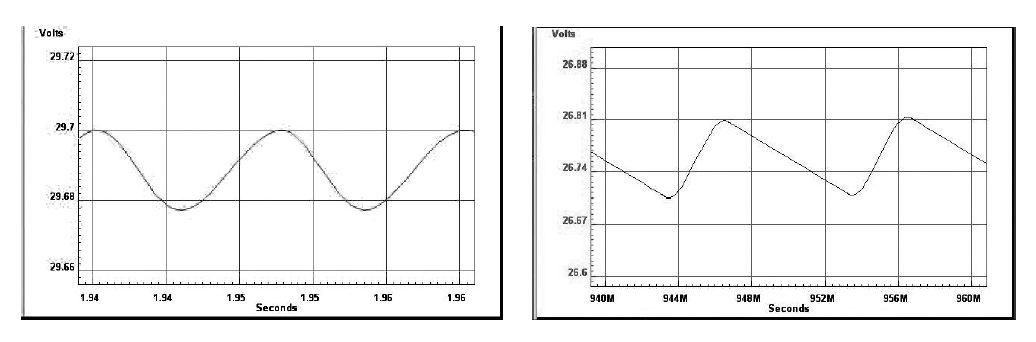

- ACTS© ripple response

左圖之漣波反應是一幾近完美正弦波型，且其峰對峰之電壓只有 22mV。

而右圖則顯示出變異之三角形波，而峰對峰之電壓達 110mV，是左圖使用 ACTS 的 5倍。

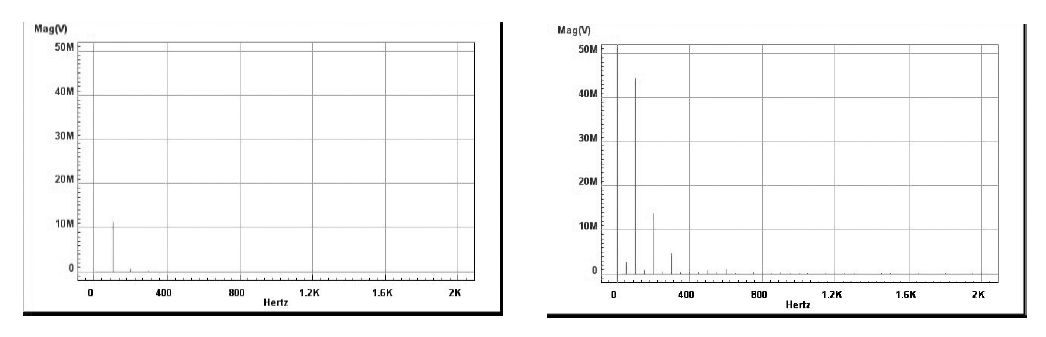

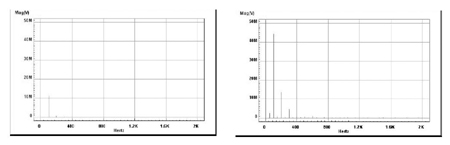

- ACTS© FFT analysis

左圖之 FFT頻譜分析特性，顯示在兩倍基頻 100Hz以下，

只有兩處頻率內容；而右圖頻譜則分布較廣且密集，雜訊較多。

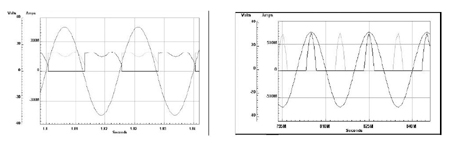

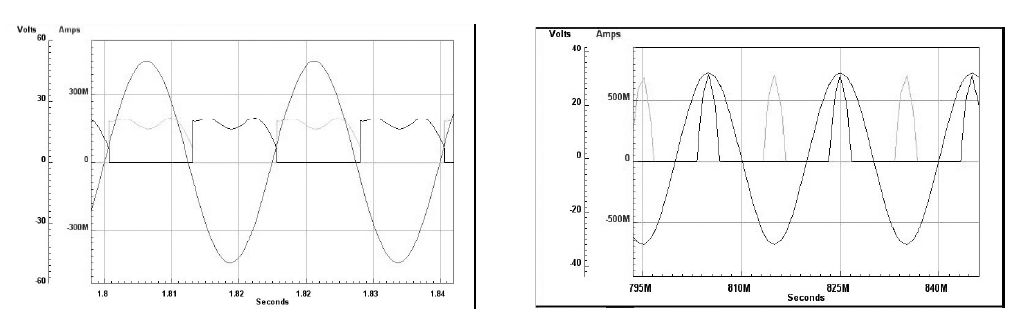

- Current versus Voltage

左圖使用 ACTS 電源展示出絕佳的反應特性。

在完整的電壓波週期內，其電流輸出密度幾乎等值；

而右圖則顯示，流經整流二極體之電流只在電壓波峰處，

產生極端窄波、極端尖銳之改變。

結論：Conclusion

以上技術說明，解釋了由 Micromega ACTS© 電源供應所處理的前端部分；至於後端部分 (主動式穩壓電路)，則視機種之不同而有所差異。ACTS© 電源技術能提供後繼之穩壓迴路一非常乾淨的前源供電，經量測可得，在 1kHz 之上，ACTS 處理過後之雜訊離斥度可優於 200dB。

ACTS© 電源供應技術，是使音訊器材提升音色透明度的理想方式，真正的音樂重播絕不受限於平凡庸俗。
