Analogue Collection

Tonearm

the  curved carbon fibre tonearm

類比碳纖唱臂

• Carbon Fibre︰碳纖材料的特性與應用

1. 重量輕，只有鋁金屬的一半

2. 硬度高，是鋼材的 5 倍

3. 扭力強，是鈦合金的 10 倍

4. 高阻尼系數，是傳統金屬的數十倍以上

碳材經複雜的基礎處理抽絲編織後 ，即成碳纖維布素材。碳纖維布加入微量的環氧樹脂 ( 一般稱為 epoxy )，高溫固化後即成碳纖維薄片，必需要精密的控制碳纖及環氧樹脂 epoxy 的相關用量，才可求得正確的硬力平衡 ( Stiffness Balance) 與內部阻尼 ( Internal Damping )。

更多細節

• ACT 0.5 Tonearm︰ACT 0.5 碳纖唱臂

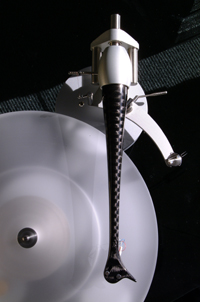

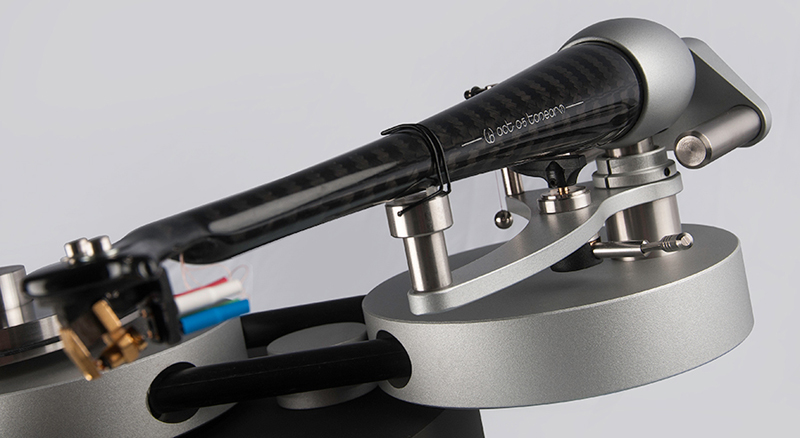

俯視 WB ACT 唱臂，可發現從臂端到臂尾，固化碳纖一體成型，塑成由細漸粗 ( Tapered Tube ) 之空心砲管，形狀倚角成外弧雙曲線，這外弧有著極大的曲線半徑，無窮延伸。

碳纖維的交錯編織，與唱臂的直線長度方向，亦成 45 度角，這些安排造就了此臂有著傳統合金唱臂的 10 倍承受扭力 ( Torsion )，在硬度上 ( Stiffness ) 是鋼材的 5 倍，音頻傳遞阻尼因子躍昇超過數十倍，而整體質量 ( Mass ) 則只有鋁合金的一半。

再來更值得一提的，就是那有著絕佳平衡性與靈敏度的動態單點軸承結構 - Kinematic Bearing 。以 4 顆直徑 1mm 碳烙圓珠，錐形結構組合而成之單點支撐，下面 3 顆圓珠呈三角形排列，上頂 1 顆圓珠連續唱臂，提供唱臂循跡所需的垂直方向自由度，以及水平方向自由度，造成真正自然秤鎚平衡的動態自由。

雙管低重心平衡錘 ( Counterbalance)，亦以數顆小碳烙圓珠當界面套卡在臂尾的合金圓管上，只有圓珠的點尖與臂尾的合金圓管接觸，唱臂鎖入唱臂母座時亦有相同的圓點鎖定裝置。總而言之，這三處界面 ( 包括單點支撐 ) 都是點接觸而非大面積的接觸，這些點點滴滴的心思都是為了將結構界面的阻尼因素無窮提昇，以降低噪音，提昇唱臂的動態空間 ( Dynamic Headroom)，以得無拘無束的自然音域，開闊自由如液體之流動。

靜若處子，動如脫兔，音色透明超越傳統唱臂的昏黃，動態真如現場，明亮清新，天地方圓，這是 Wilson Benesch 類比音色的最佳寫照。

Wilson Benesch 類比盤臂調整秘笈，開放下載 !

Wilson Benesch - Analogue Manual, pdf 2.39MB  >>       Download

Discovery Science 科學頻道節目 "原來如此"觀賞  >>    How It's Made

Effective mass

Effective length

235 mm

Overhang

18 mm

Mounting distance

217 mm (arm position setting)

Mounting hole diameter

30 mm

Weight

340 grams

Cartridge range/ Standard Counterweight

7.5g cartridge with tracking force <=2.4g

12.5g cartridge with tracking force >=1.3g

Cartridge range/ Heavier Counterweight

13.5g cartridge with tracking force <=2.4g

22.0g cartridge with tracking force >=1.3g

Internal wire

Silk covered Litz wire

External wire

4 * 96 * 0.05

Resseun Shield. Core to Core 70pf

Resistance 0.108 Ohms

Termination : Neutrik Profi RCA Phono Plugs
