CD20 player - CD20 唱盤

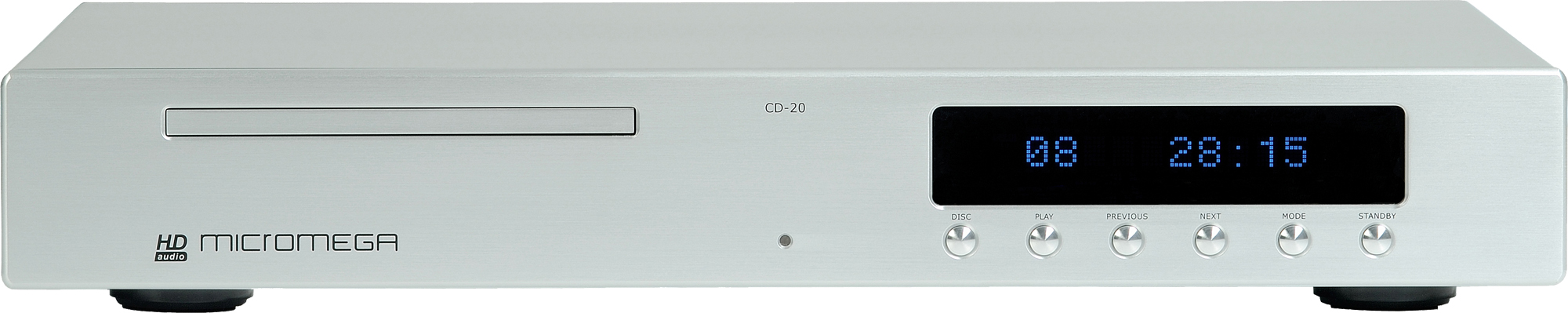

The chassis - 機體外觀
全金屬鍍鋅鋼板機體框架，提供 CD機構穩固的平台，並能隔離外部高頻電磁波干擾。鋁合金面板極簡風格，構成 Micromega 全系列 CD唱盤精緻簡潔的形體觀感；大螢幕資訊顯示，以 Micromega 自有的軟體程式驅動，能即時告知各種功能訊息。整體銀色或黑色鋁合金外觀，形成 CD20 觸感諧和的一致性。

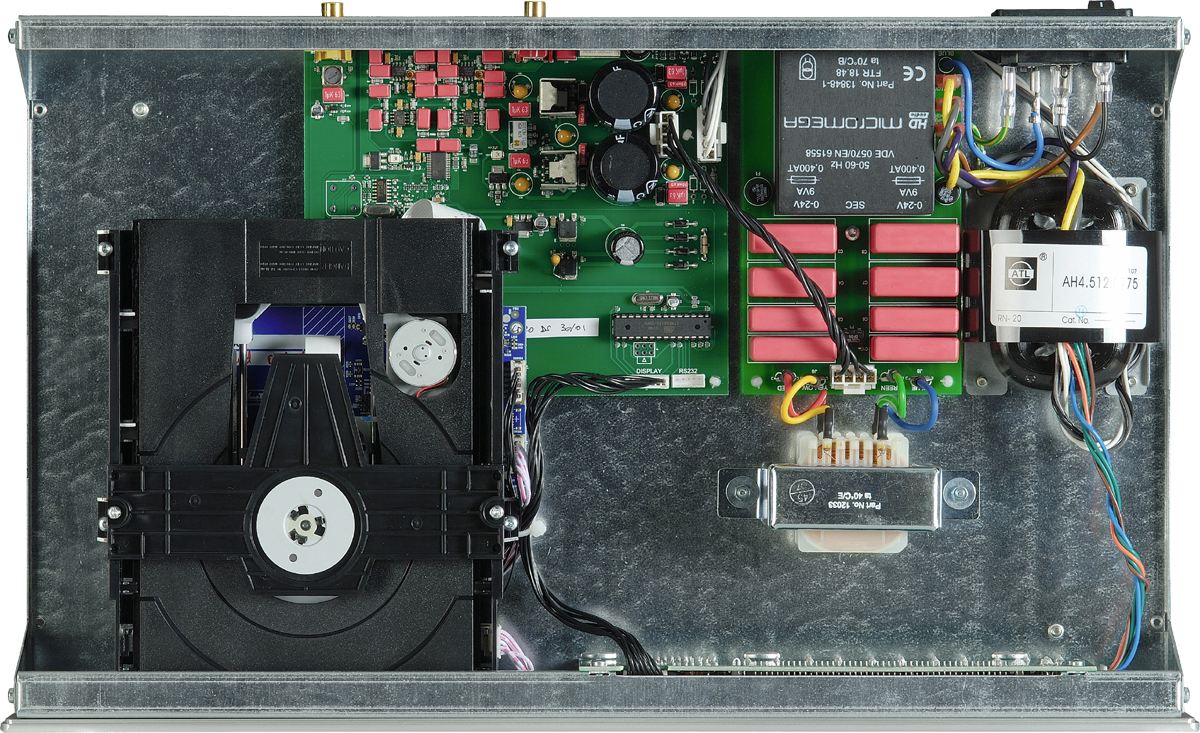

Power Supply: the lungs of the player - 電源供應: 唱盤的心肺功能
電源供應與處理，將直接影響整體電路運作，並決定最終的音色表現，其重要性，如同人體的心肺能力一般。由於 CD唱盤的標準輸出規格為 2V RMS，以原始 16位元數位切割計之，有時音樂訊息或許會小至 30uV；相較於今日電源插座內種種污染源而言 (電腦交換式電源、電視選台器高頻雜訊 ...等)，其影響的程度確實使人憂心。
有鑑於此，Micromega 累積二十年來的經驗，提出絕佳的對策。首先，Micromega 選用 R-Core 型式的電源變壓器，用之於數位電路部份。不像環型變壓器的寬頻特性，R-Core 變壓器先天有著窄頻寬的元件特質，能自動濾除高頻雜訊，對於僅需小電流供電的伺服電路、數位晶片等，剛好極為合適。對於 VFD 顯示屏幕的驅動，R-Core 變壓器中則另有一組獨立線圈單獨供電，藉之避除其對高頻音訊的負面因子。
而關乎最終音色的類比電路供電，CD20 也使用特別訂製、真空封裝 UI型隔離變壓器，串接 LC濾波網路，組成最新版的『類比調濾電源電路』ACTS©，完成原始插座電源的純化與過濾，呈現潔淨自然的音色。
詳 >>
The drive mechanism - 雷射承盤機構
對於此關鍵組件，Micromega 原也有意研發自有系統。但自從 DVD唱盤的成功以來，DVD雷射承盤系統便以極高的工業標準與品質大量生產。因之，選用優異的 DVD承盤系統，例如 SONY KHM313 或是 SANYO SFH850 等，反倒成為務實之選。
承盤系統之伺服晶片採用 Philips SAA7824，進、退片與讀取極為流暢，計有三種不同的進出片速度可供選擇。Micromega 自行撰寫所有的韌體控制程式、以及偵錯執行軟體，不僅能增進音樂資訊建立的確定性，播放時也可顯示 CD唱片內含之文字訊息 (視 CD內容而定)。
The Digital to Analogue conversion : AD1853 - 數位類比轉換 The analogue stages - 類比輸出級
Micromega 回歸源頭，檢視 CD之原始數位格式，架構出最原汁原味的數位領域處理，以得 CD20 最自然樸實之音源本色。
對於CD唱盤的心臟 - 數位/類比轉換晶片，Micromega 嚴選再三，採用 Analog Devices, Inc. 公司出品的 AD1853。AD1853晶片不僅特性極為優異，其內部超取樣數位濾波器的離頻互斥高達 115dB，讓接續的類比輸出級，得以採用較低階次的第三階 Bessel 類比濾波器，於 75kHz處完成頻率截止。整體的數位與類比轉換過程，能確保最完美的相位線性度、與恆定的群組延遲。 |
||||
