CD30 player - CD30 唱盤

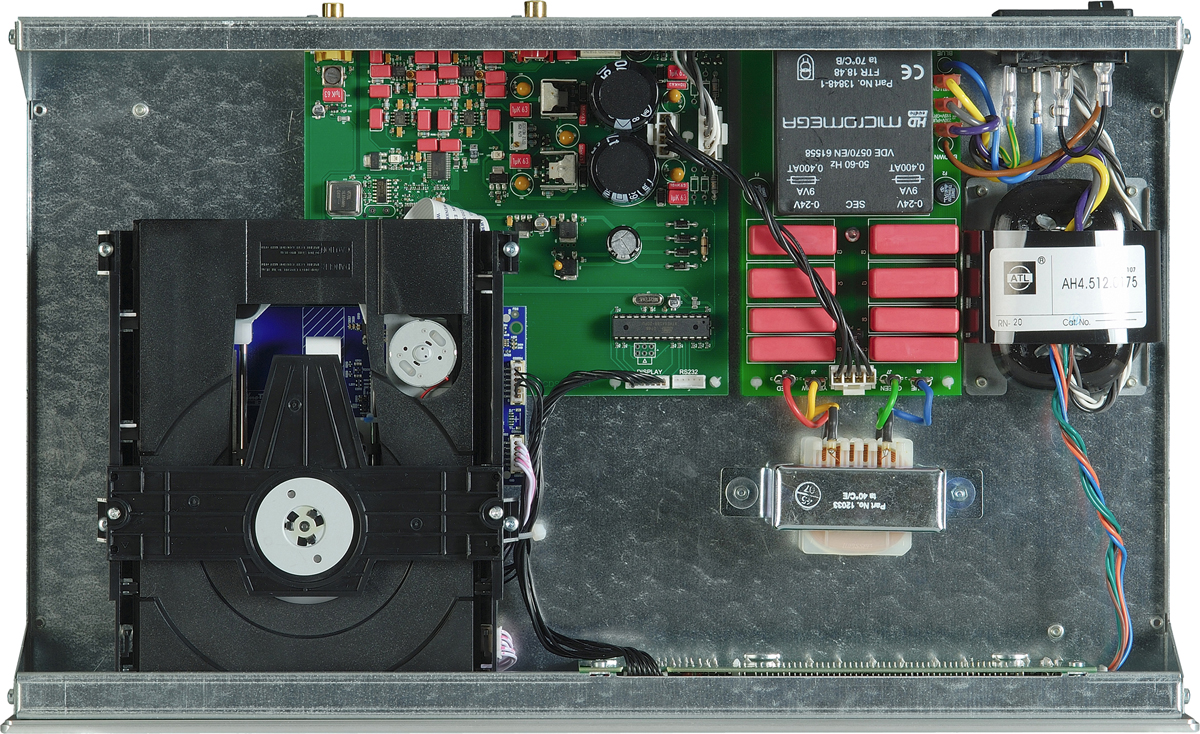

The chassis - 機體外觀

全金屬鍍鋅鋼板機體框架，提供 CD機構穩固的平台，並能隔離外部高頻電磁波干擾。鋁合金面板極簡風格，構成 Micromega 全系列 CD唱盤精緻簡潔的形體觀感；大螢幕資訊顯示，以 Micromega 自有的軟體程式驅動，能即時告知各種功能訊息。整體銀色或黑色鋁合金外觀，形成 CD30 諧和觸感的一致性。

Power Supply: the lungs of the player - 電源供應: 唱盤的心肺功能

電源供應與處理，將直接影響整體電路運作，並決定最終音色的層級表現，其重要性，如同人體的心肺能力一般。由於 CD唱盤的標準輸出規格為 2V RMS，以原始 16位元數位切割計之，有時音樂訊息或許會小至 30uV；相較於今日電源插座內種種污染源而言 (電腦交換式電源、電視選台器高頻雜訊 ...等)，其影響的程度確實使人憂心。

有鑑於此，Micromega 累積二十年來的經驗，提出絕佳的對策。首先，Micromega 選用 R-Core 型式的電源變壓器，用之於數位電路部份。不像環型變壓器的寬頻特性，R-Core 變壓器先天有著窄頻寬的元件特質，能自動濾除高頻雜訊，對於僅需小電流供電的伺服電路、數位晶片等，恰如其份。對於 VFD 顯示屏幕的驅動，R-Core 變壓器中則另有一組獨立線圈單獨供電，藉之避除其對高頻音訊的負面因子。

而關乎最終音色的類比電路供電，CD30 則使用特別訂製、真空封裝 UI型隔離變壓器，串接 LC濾波網路，組成最新版的『類比調濾電源電路』ACTS©，完成原始插座電源的純化與過濾，展現通透淨謐的音色。

詳 >>

The drive mechanism - 雷射承盤機構

對於此關鍵組件，Micromega 原也有意研發自有系統。但自從 DVD唱盤的成功以來，DVD雷射承盤系統便以極高的工業標準與品質大量生產。因之，選用優異的 DVD承盤系統，例如 SONY KHM313 或是 SANYO SFH850 等，反倒成為另一務實之選。

承盤系統之伺服晶片採用 Philips SAA7824，而控制韌體與偵錯程式則由 Micromega 自行編寫完成，整體進、退片與讀取迅捷順暢。

今日有許多 CD唱盤，被迫採用 CD-Rom 承盤機構。首先我們必須認知，音樂 CD 的讀取，必須即時且等線性速度進行，而 CD-Rom 必須動則 52倍速運轉，才達正常工作速度。這是完全不同的出發點，但還不是關鍵差異。重點在於，當 CD-Rom 讀取資料檔案時，多次的重複讀取相同段落，以選用差異最小的資料內容，這是可行的；但是對於音樂資訊的讀取，這不僅是不可能的，而且難以想像。音樂 CD 的讀取與錯誤修正，必需是即時且連續的，這中間的差異性，關乎原始數位內容的正確性比例，凡事慎於始也。這也是 Micromega 團隊，為何要傾全力投注與此的因委。

132.3kHz upsampling : listening rather than figure - 三倍頻升頻 : 驗聽出來的

Micromega 反璞歸真、精益求精；從數位 CD之原始格式出發，推論出極簡架構的同步時脈法，經人耳反覆聆聽驗證，研發出獨有的 132.3kHz 三倍頻升頻，並聰明的轉換字元長度成 24位元，藉以接續 192kHz/24bit 主流高階晶片規格，完成最俱 CD原味的數位領域處理。

詳 >>

The Digital to Analogue conversion : AD1853 - 數位類比轉換

The analogue stages - 類比輸出級

對於CD唱盤的心臟 - 數位/類比轉換晶片，Micromega 嚴選再三，採用 Analog Devices, Inc. 公司出品的 AD1853。AD1853晶片不僅特性極為優異，其內部超取樣數位濾波器的離頻互斥高達 115dB，讓接續的類比輸出級，得以採用較低階次的第三階 Bessel 類比濾波器，於 75kHz處完成頻率截止。整體的數位與類比轉換過程，能確保最完美的相位線性度、與恆定的群組延遲。

Images & White paper

Micromega  CD30
