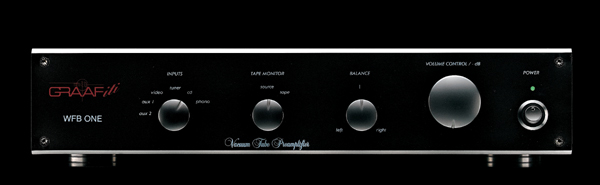

WFB ONE

Italy
gRAAF s.r.l.
Pre Amplifier	GM 13.5B II •	WFB ONE •	GM 70 •
WFB ONE - Line/ Phono 前級擴大機　　 WFB ONE 前級壙大機，在唱頭放大與高電平部份都是真空管線路設計，並且全無使用負回授；為了使數位音源的播放能得最佳效果，每個聲道的設計，都使用了兩隻雙三級管 6922（E88CC）。　唱頭放大的聲音非常自然且富音樂性，除了因為放大部份使用了 "Cascode" 和 SRPP（shunt-regulated push-pull）的架構外，每聲道特別選用兩支低噪音、單三極管 Telefunken PC 900（4HA5），作為唱頭輸入前前級放大；被動式 RIAA 等化網路則夾在一支雙三極管 6922 之間，而後半支 6922 則構成緩衝輸出。這不僅能得極低的輸出阻抗，也能放大 MC 唱頭的低輸出訊號。為使 WFB ONE 能有最廣泛的唱頭搭配性，使用者可切換三種不同的增益（Mid/ High/ Low），可選擇使用 MM 唱頭或 MC 唱頭，輸入阻抗可調整為 100、500、或 47K 歐姆。　電源供應採用巧妙的濾波穩壓設計，使得插座電源變化即使高達 +/- 10%，依然能夠維持正常工作電壓，徹底去除源頭電壓不穩，對聲音產生的任何影響，這對細微訊號（MM、MC）的放大益發重要。在增益控制部份，則採用精選的高品質電位器，以得最佳音質音色。　　 R.M. 目前 WFB ONE 改款研發中。

		GM 20	GM 13.5B	WFB ONE	VT 5.35
		GM 70	GM 50	Modena

WFB ONE
Function	Line + Phono Pre Amplifier
Voltage gain	Line 16dB Line + Phono MM 45dB Line + Phono MM/ MC 55dB Line + Phono MC 66dB
Input impedance	Line 100K Ohms Phono 100-500-47K Ohms
Output impedance	250 Ohms
Maximum output voltage	60V RMS
Total harmonic distortion	0.4% (10V)
Signal/ Noise ratio	Line 103dB A at max output Phono MM 78dB A Phono MM/ MC 80dB A Phono MC 76dB A
Frequency response	4Hz to 80KHz (-3dB)
EQ-RIAA	+/- 0.3dB 20Hz to 20KHz
Using tubes	Telefunken PC900(4HA5) x 4 in Pre-Pre 6922(E88CC) x 4 in Line Stage
Mains	120 V, 60 Hz
Power dissipation	45 W
Dimensions	410 mm * 105 mm * 305 mm (W * H * D)
Weight	5.2 Kg
Finish	Ferrari Black

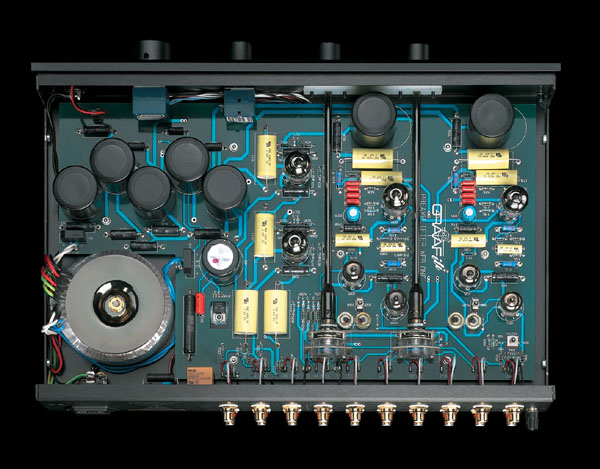

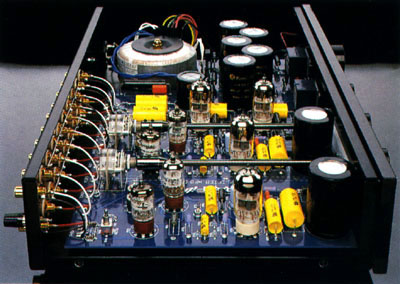

Overview the layout	Circuit structure in WFB ONE
