| OTL Power Amplifier | GM 20 • | Modena • | ||
|

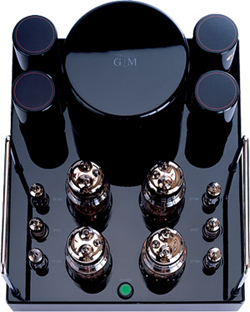

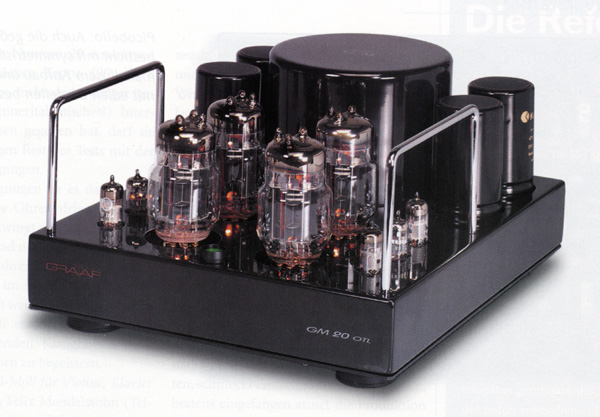

GM 20 - Stereo / Mono OTL 功率擴大機
每聲道使用一支 6922 雙三極管，成電壓增益輸入級；再者由兩支五極管 EF-184 組成驅動級，構成差動配對 (differential pair) 並成倒相電路 (phase splitter)；而功率級部份，每聲道由 2 隻精選 6C33C 雙三極真空管，組成最為對稱平衡的 "Circlotron OTL"。6922 的增益輸入級與 EF-184 的差動驅動級，共同構築出 "Double Differential Cascade Stage"，而成高 CMRR 值之獨特 OTL 全平衡電路設計。
所有工作放大級，均考量整體的搭配性與穩定性，使得 GM 20 能常時間穩定工作，免疫於各種主動元件的異變因子干擾：例如溫度變化，元件的動、靜態特性差異等。
Stereo 使用時，GM 20 有著每聲道 20 Watts 的輸出能力，驅動力驚人；作為單聲道 Mono 擴大機使用時，只要利用原廠設計的橋接線，將輸出端平行橋接，此時 GM 20 即成為有著 65 Watts/ Mono 輸出的單聲道擴大機。
GM 20，一部為挑戰地表真空管擴大機而生之原創極品。 |
||||
|

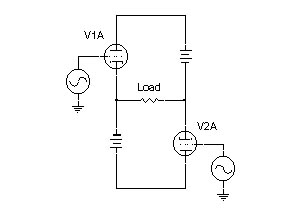

Circlotron OTL 的說明 :
最為人所廣知的 OTL 電路設計，首推 1954年自學的紐約人 Julius Futterman。Futterman OTL 雖然開啟了 OTL 電路架構的新頁，且續有 Futterman Variation 的變種改良電路，能大幅降低功率級的輸出阻抗，卻依然有平衡性不足與尚未達到完全 Cathod Follower 的功率級工作狀態。
1955年著名的 Electro-Voice 公司提出 Circlotron OTL 理論，採全對稱平衡 SEPP 架構(Single-Ended Push Pull)，可說是 OTL 電路的九陽神功心法，無奈恰逢電晶體的發明與真空管擴大機的式微，為人忽略而無任何發展推演之量產器材。時至今日，GRAFF 運用 Circlotron 理論之精髓，終能成就真空管 OTL 電路之極限音色。 |
|
|
|
| View in aspect |

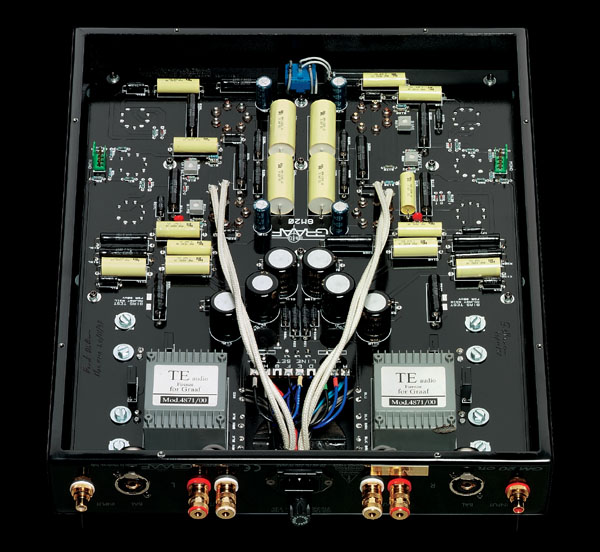

Circuit within GM 20 |
|
|
176期 5月號 - 論壇最佳推薦 >> 音響論壇 2003/ 05月號︰器材評論 |
|
GM 20
|
|
|
Function
|
OTL/OCL Tube Power
Amplifier
|
|
Output power |
20+20W RMS/ Stereo, 65W RMS/ Mono |
|
Output impedance |
8~16 Ohms, 4~16 Ohms Mono |
|
Input sensitivity |
600mV |
|
Input impedance |
50K Ohms |
|
Total harmonic distortion |
< 0.4% at 1W |
|
Signal/ Noise ratio |
unweighted 85dB, weighted 95dB A |
|
CMRR |
60dB |
|
Frequency response |
1Hz to 350KHz (-3dB) |
|
Rise time |
1u sec. |
|
Damping factor |
4 |
|
Negative feedback |
6dB |
|
Using tubes |
6922 x 2, EF-184 x 4, 6C33C x 4 |
|
Mains
|
120 V, 60 Hz
|
|
Power dissipation |
450 W |
|
Dimensions |
350 mm * 215 mm * 440 mm (W * H * D) |
|
Weight |
22 Kg |
|
Finish |
Ferrari Black |
GM 20
使用
OTL（無輸出變壓器）及
OCL（輸出路徑無電容）電路架構，這種電路的好處能使音色純淨，產生極佳的透明度、快速度及大動態；同時這也表示
GM 20
的功率輸出級，是直接交連於喇叭負載之上。GM 20
採全對稱、全平衡之差動放大設計，所有放大級間均為
DC 直接交連，不僅音色乾淨、頻域寬闊，也有著極高的抑噪特性。
